UFRGS - 2020 - Questão 03

03. A figura abaixo representa um bloco de massa 2,0 kg, que se mantém em repouso, sobre uma superfície plana horizontal, enquanto submetido a uma força F paralela à superfície e de intensidade variável.

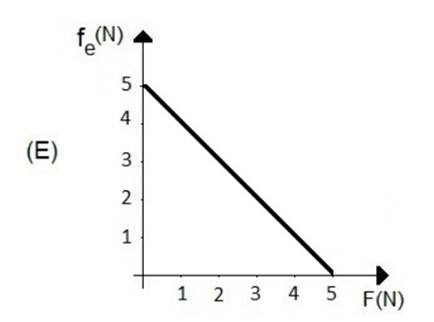

O coeficiente de atrito estático entre o bloco e a superfície vale 0,25. Considere g=10 m/s²• Assinale a alternativa que melhor representa o gráfico do módulo da força de atrito estático f e em função do módulo da força aplicada.



Resolução:

Considere uma força sendo aplicada a um bloco que não se move por causa do atrito.

Sabemos pela segunda lei de Newton que se não há aceleração para nenhum dos lados é porque devem haver forças que se anulam agindo sobre este bloco.
Assim, perceba que no caso do bloco que você pode começar com uma força de baixa intensidade e ter como resultado ele permanecer em repouso é porque a força de atrito estático tem de ser igual, em módulo, a força que você aplicou, (se o atrito fosse maior, o corpo seria acelerado opostamente ao escorregamento que você está tentando provocar, se sua força fosse maior que a força de atrito, você conseguiria acelerar o corpo para o lado que deseja).

Então você aumenta a intensidade da força, mas mesmo assim o bloco continua em repouso, o que significa que a força de atrito também aumentou na mesma quantidade que a força aplicada por você. E você continua aumentando a força aplicada ao bloco, sem conseguir tirá-lo do repouso, até chegar a uma intensidade que você consegue acelerar o bloco.

O que acontece é que a força de atrito estático tem um valor máximo que é calculado pela equação que conhecemos

Esta equação dá o maior valor alcançado pela força de atrito estático, ou seja, qualquer força de intensidade menor não poderá mover o bloco a partir do repouso, pois ela sempre se igualará a força aplicada.
Com isso é possível interpretar a relação entre a força de atrito estático e a força aplicada sendo linear, que é representada por um gráfico linear crescente.

Assim o gráfico que mostra esta característica é o gráfico do item (C).

Se você gostou desta publicação me ajude a produzir mais publicações, apoie-me: Campanha Coisas de Físico: https://apoia.se/10213499416137348

Resposta: (C)

UFRGS - 2020 - Questão 02

02. Dois projéteis são disparados simultaneamente no vácuo, a partir da mesma posição no solo, com ângulos de lançamento diferentes, 01 < 021 conforme representa a figura abaixo.

Os gráficos a seguir mostram, respectivamente, as posições verticais y como função do tempo t, as posições horizontais x como função do tempo t e as posições verticais y como função das posições horizontais x, dos dois projéteis.

Analisando os gráficos, pode-se afirmar que:

I - o valor inicial da componente vertical da velocidade do projétil 2 é maior do que o valor inicial da componente vertical da velocidade do projétil 1.

II - o valor inicial da componente horizontal da velocidade do projétil 2 é maior do que o valor inicial da componente horizontal da velocidade do projétil 1.

III- os dois projéteis atingem o solo no mesmo instante.

Quais estão corretas?
(A) Apenas I.
(B) Apenas II.
(C) Apenas I e III.
(D) Apenas II e III.
(E) I, II e III.

Resolução:

Comecemos analisando o terceiro gráfico:
Neste gráfico, observamos que o alcance de ambos projéteis é o mesmo e que a altura máxima é maior para o segundo projétil.

No primeiro e no segundo gráficos vemos que o tempo de voo é menor para projétil 1.

Isso significa que o projétil 2 percorreu a mesma distância horizontal em maior tempo, logo ele tem menor componente horizontal da velocidade.

No primeiro gráfico vemos que a altura máxima alcançada pelo projétil 2 ocorre em maior tempo que para o projétil 1 e o valor desta altura é maior para também para o projétil 2.

Utilizando a equação horária da velocidade para o movimento vertical dos dois projéteis, vemos que a componente vertical da velocidade inicial do projétil 2, tem que ser maior que maior que a do projétil 1.

Assim:

I - Verdadeira.

II - Falsa.

III -Falsa.

 É simples de ver pelo primeiro gráfico que o tempo de chegada ao solo é diferente para os dois projéteis.

Se você gostou desta publicação me ajude a produzir mais publicações, apoie-me: Campanha Coisas de Físico: https://apoia.se/10213499416137348

Resposta: item A
